氣脹卡盤在機床上安裝夾具有兩種形式。一種是安裝在機床工作臺的平面上(如槍床和鋒面 床、鉆床等），另一種安裝在機床的旋轉軸上(如車床、內外圓磨床等）。

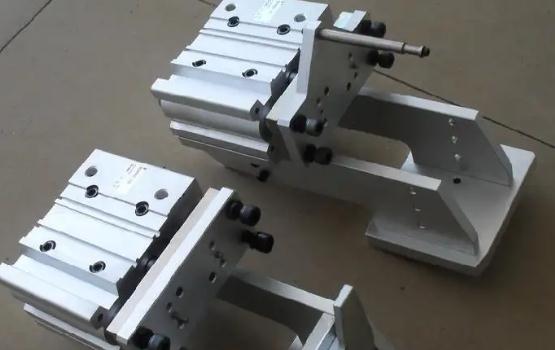

1、夾具安裝在機床工作臺上訣竅

安裝在機床工作臺上的氣脹卡盤夾具的具體底面是夾具的安裝基準面.應進行更精確的處理(如研磨、刮削等。)，以確保夾具的定位元件與切割運動相比有一個準確的方向，有時在夾具中 在底部安裝兩個定向鍵，或者在夾具體側面加工一個窄長找正，以便于再次安裝時找正。方向鍵如圖所示。

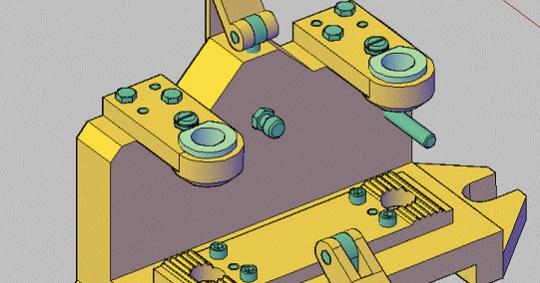

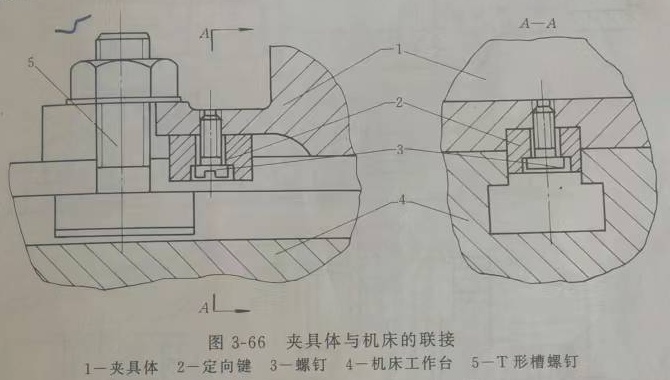

方向鍵和工作臺上的T形槽通常用于匹配部分h8或h6，定向鍵主要用于夾具。選擇與夾具上鍵槽的配合。兩個方向鍵之間的距離應盡可能遠。安裝氣脹卡盤夾具時，為了避免定向鍵與T形槽之間的配合間隙對安裝精度的影響，當精度要求較高時，可以將前端關閉機床工作臺上T形槽精加工的一側，使氣漲卡盤夾具上定位元件的工作面相對于工作臺的進料方向具有正確的位置。夾具和機床的具體安裝方法如圖所示。定向鍵的材質多為45鋼，淬火至43－48HRC。

2、安裝在旋轉主軸上的夾具訣竅

夾具與主軸的連接精度直接影響夾具的旋轉精度，導致工件誤差。因此，需要夾具具有安裝面的軸線與主軸旋轉軸線具有較高的同軸度。根據機床主軸前端的結構形式，這種夾具與機床主軸的連接形式。確定機床型號后， 可通過機床使用說明書或相關手冊查詢。

常用車床主軸前端結構及與夾具的連接方式如圖所示。氣脹卡盤夾具與機床主軸的連接方式一般取決于夾具的徑向尺寸：  徑向尺寸JD小于140mm或DV(2－3)小型車床夾具，如圖所示，一般通過錐柄安裝在主軸錐孔內，用拉桿從主軸后端擰緊，防止加工過程中受力松動。這種連接方式結構簡單，氣脹卡盤夾具和機床的安裝很好度較高。對于徑向尺寸較大的夾具，通常通過過渡板與車床主軸連接。

如圖所示，過渡盤內的錐面應固定，端面應靠近主軸法蘭端面M，然后鎖定主軸前端的大螺母。這種連接定心精度高，但過渡精度制造盤子很困難。圖中顯示的過渡盤與主軸前端的軸頸配合，與螺紋主軸連接。為了安全起見，過渡盤通過螺釘?shù)淖饔脤⑦^(guò)渡盤靠近主軸端面，以防止倒車慣性力的作用而脫落。
